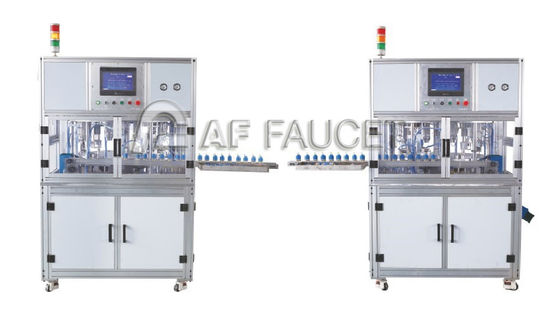

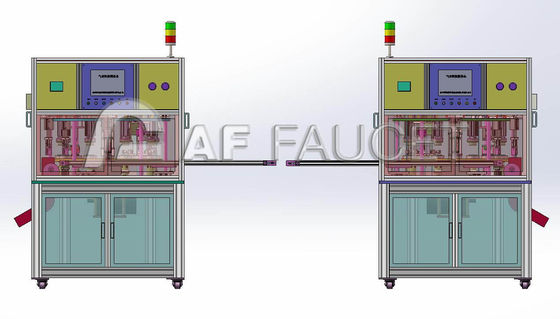

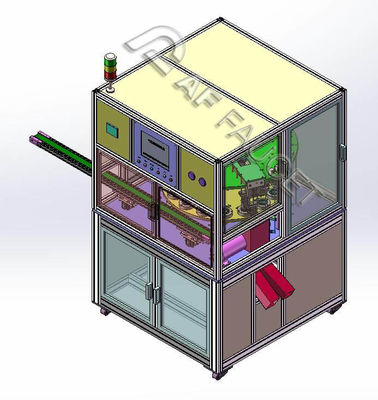

RTAF-CA006-HFI-machine d'inspection entièrement automatique pour les noyaux de soupapes de pied hautes et plates

Cette machine d'essai est conçue exclusivement pour la détection des fuites d'air et du couple des cartouches en céramique.

• Détection de l'étanchéité à l'air (essai de fuite d'air): introduire le gaz dans l'entrée de la vanne. According to the micron air pressure difference detected by high precision and high sensibility devices to check if there is increased pressure in the sealing space and judge the air tightness performance.

• Détection du couple de la cartouche: avec le servosystème avec capteur et couple tournant du noyau de la vanne pour détecter si le produit est qualifié.

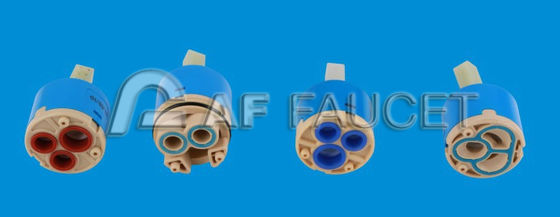

1Application: inspection de la qualité des cartouches en céramique de 25/35/40 mm (modèles à pied haut et à pied plat): fuites, couple, etc.

2Stable, fonctionnant jusqu'à 20 heures sans arrêt.

3Temps de cycle de test: 8 secondes, selon la norme de test du client. Productivité: 3000 à 3400 ensembles / 8 heures

4Les pièces sont prises à la ligne par le manipulateur et le temps détecté est personnalisé selon les demandes du client.

5Cette machine de test est une technologie écologique.

Modules clés

1Système de chargement: ce système d'alimentation contient un moteur, une bande transporteuse, un mécanisme de division, un dispositif de division, etc. Les cartouches et les poignées sont placées dans la direction demandée manuellement,puis transporté au poste de travail du Manipulateur, le manipulateur saisit les cartouches dans la zone de détection et termine le travail de chargement.

2Système de détection: instrument de fuite, analyseur, instrument d'acquisition de données, capteur de force, système servo, émetteur, collecteur de données, affichage de données, etc.l'instrument de fuite et le capteur de force transmettent les variables détectées à l'émetteur par l'intermédiaire de l'analyseur, collecteur de données, etc., les données reçues par l'émetteur et ensuite identifiées par le processeur central PLC pour compléter le processus de détection.

3Système de transfert: ce système est composé d'un moteur, d'un diviseur, d'un contrôleur, de fixations, d'un positionnement photoélectrique et d'autres pièces mécaniques.

R: La machine commence à fonctionner, le manipulateur d'alimentation saisit les cartouches et les place dans la station de chargement divisée.

B: Après avoir passé les sept stations de détection: inspection des fuites et du couple,le manipulateur de chargement attrape le produit et le place dans une zone qualifiée ou non qualifiée et est transmis à la procédure de travail suivante par la ligne de transportJe suis désolée. "

4Système d'exploitation et de contrôle: PLC + écran tactile pour contrôler toutes les données détectées.

Environnement de travail

Température de l'environnement de travail: 0 ≤ 45 °C;

Humidité: 20 ≤ 90% RH;

L'alimentation électrique: à une phase 220VAC, 50Hz, 1,5KVA

Air comprimé: 4 kgf/cm, tolérance: ± 10%;

Surface d'installation: 2000 mmX1300 mmX1900 mm

Aucune zone magnétique forte, aucun gaz nocif dans l'atelier

1. Ligne automatique d'inspection de la qualité des noyaux de vannes (test de fuite d'air, étanchéité, etc.)


2. Système d'exploitation et de contrôle principal:

   Surveiller la procédure de travail de l'ensemble de la chaîne de production: débit de production pour chaque poste de travail;

   Le graphique de la qualité de la production;

   Les alarmes de dysfonctionnement et les signaux de défaillance pour chaque module et composant, etc.



Nous fournissons des lignes personnalisées selon les produits du client, le débit de production et le plan de mise en page de l'atelier, veuillez nous contacter pour une consultation gratuite.
