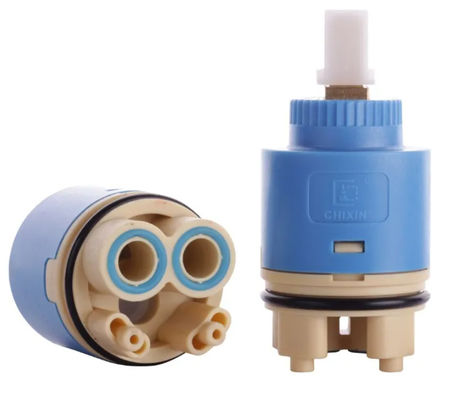

RTAF-CA003-H- Machine d'assemblage automatique de la bobine du robinet à pieds élevés

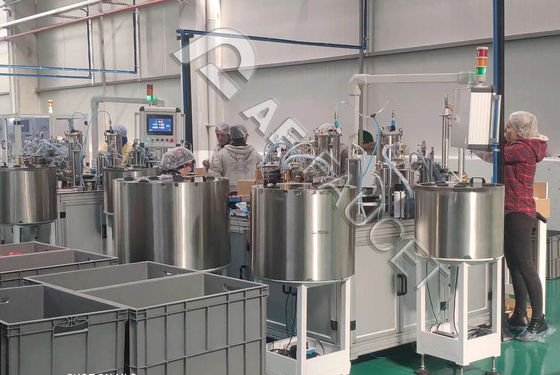

Il s'agit d'un véritable poste de travail pour une chaîne d'assemblage entièrement automatique, comprenant le grand anneau d'étanchéité O extérieur, 2 petits anneaux d'étanchéité O et l'anneau d'étanchéité intérieur.L'ensemble de la procédure est géré par un seul travailleur.

Productivité: 500 à 900 unités/heure

Puissance de fonctionnement: 220 VAC, 2,5 kW, consommation maximale d'air: 0,12 L/h

Principaux composants électroniques

Robot : japonais Epson SCARA (( 4 broches) robot et appareil photo

Composants pneumatiques FESTO ou de marque SMC.

Le système de commande: Omron PLC + écran tactile de 10 pouces

Capteurs: KEYECNE ou SICK allemand ou OMRON japonais

Diviseur: modèles de haute précision

Profil: marque Shanghai Meike

Pompes à huile: la marque chinoise

Procédures d'assemblage:

1# Disques en céramique (en haut)

2# Le positionnement des DIC

3# Chargement de la plaque de conduite

4# Fixation de plaque de conduite

5# Huile (graisse) sur disques en céramique

6# Chargement du rotor

7# Chargement de la carrosserie

8# Fixation de l'enveloppe du corps

9# Opération d'assemblage mécanique

10# Déchargement du produit fini

11# Basse haute

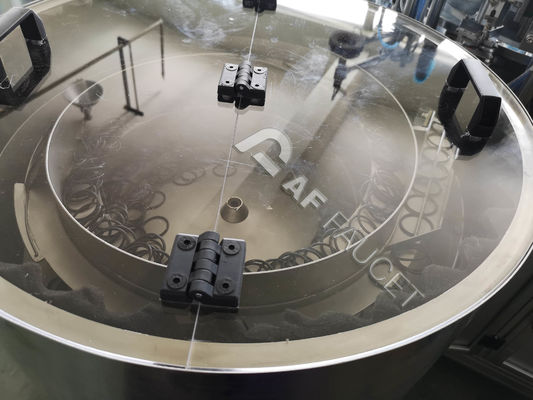

12 # Grande bague O

13# Sous-pied plat

14# anneau d'étanchéité interne

15# Inspection

16# Disques en céramique (bas/bas)

Environnement de travail

Température de l'environnement de travail: 0 ≤ 45 °C;

Humidité: 20 ≤ 90% RH;

L'alimentation électrique: 220VAC, 50Hz, 6KVA à phase unique

Air comprimé: 3 kgf/cm, tolérance: ± 10%;
consommation maximale: 0,12 L/h

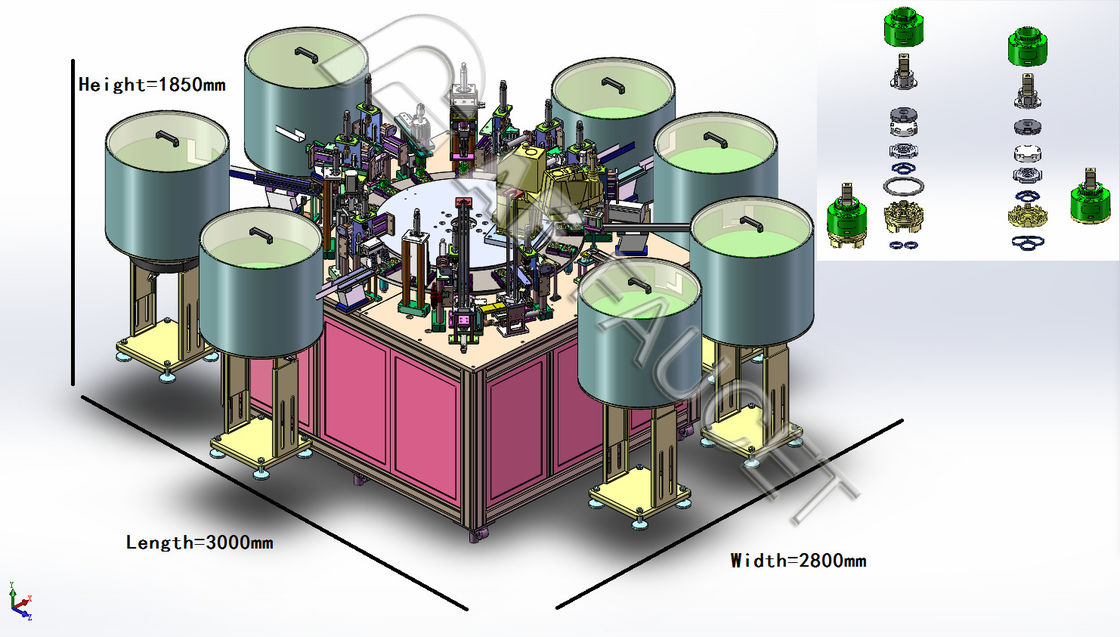

Surface d'installation: 3500 mmX3500 mmX1900 mm

Aucune zone magnétique forte, et aucun gaz nocif dans l'atelier

Nous fournissons des lignes personnalisées selon les produits du client, le débit de production et le plan de mise en page de l'atelier, veuillez nous contacter pour une consultation gratuite.
