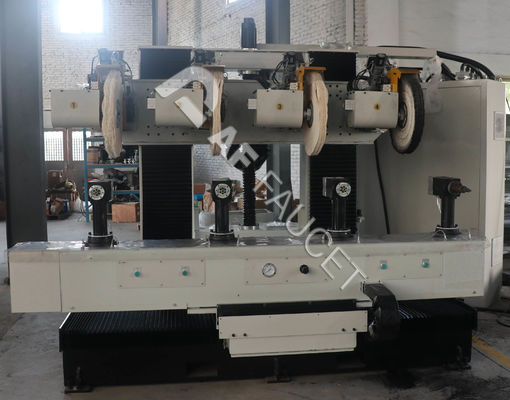

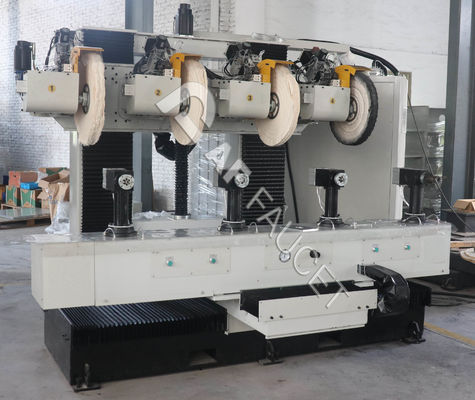

Machine de polissage automatique
Le modèle RTAF-AP04 est un système de conception avancée qui contient 4 broches de polissage, les processus de polissage automatique peuvent être enregistrés dans le programme pour une utilisation de rappel.
Its highly efficient yields and low production cost benefit more and more manufacturers which makes it the best solution for replacing heavy-labor workmanship and improving the product's quality stability.
Spécifications techniques
| Code # |
Nom de l'article |
Les spécifications |
| 1 |
Le numéro de modèle. |
RTAF-AP04 est le numéro de téléphone de l'autorité compétente. |
| 2 |
Mise en page de la machine (L*W*H) mm |
4400*3400*2800 |
| 3 |
Consommation d'énergie (max./Ave.) kW |
40/25 |
| 4 |
Environnement de la force de travail |
3Ph, AC380V, 50 Hz |
| 5 |
Max. Diamètre de la molette de polissage (mm) |
600 |
| 6 |
Min. Diamètre de l'éclairage de l'écureuil ((mm) |
300 |
| 7 |
Voyage sur l'axe X (mm) |
1100 |
| 8 |
Voyage sur l'axe Y (mm) |
1000 |
| 9 |
Voyage de l'axe Z (mm) |
700 |
| 10 |
Voyage sur l'axe U (mm) |
± 90° |
| 11 |
Voyage de l'axe V (mm) |
±720° |
| 12 |
Voyage sur l'axe W (mm) |
±720° |
| 13 |
Les recettes du programme |
Stockage illimité |
| 14 |
La cire de polissage |
Solide/liquide en option |
| 15 |
Max. vitesse de l'axe X |
20 m/min. |
| 16 |
Vitesse maximale de l'axe Y |
20 m/min. |
| 17 |
Vitesse maximale de l'axe Z |
20 m/min. |
| 18 |
Vitesse maximale de l'axe U |
30°/seconde |
| 19 |
Vitesse maximale de l'axe V |
30°/seconde |
| 20 |
Vitesse maximale de l'axe W |
30°/seconde |
E
Système électrique de commande et d'exploitation
-- Méthode de communication: CCLINK (peut également être désignée par le client);
-- à la fois l'armoire électrique et la ligne de liaison externe avec prises d'aviation,
- Une bonne étanchéité et une bonne dissipation thermique (deux ventilateurs d'échappement 120*120);
- PLC, écran tactile, convertisseur de fréquence, et autres composants électroniques principaux avec les marques Mitsubishi et Schneider.
- Préparez le verrouillage de la porte de sécurité et la grille de sécurité.
- Je ne sais pas.Le système de polissage réserve des interfaces pour la mise à niveau
-- Disponible pour la formation de lignes de production continues ou de postes de travail;
-- Soutenir la connexion du système de gestion d'atelier.
Les avantages du design
1La machine de polissage automatique est un système de polissage exclusif composé de 4 manipulateurs dotés de systèmes rotatifs à 6 axes;Les opérations simultanées de plusieurs stations assurent une grande flexibilité et une grande efficacité de production.
2Le système de commande adopte la technologie de commande de mouvement PROMAX de l'Italie, avec des performances stables et une précision de commande élevée.
3- Méthode de programmation: l'enseignement de la programmation, avec l'appareil portatif à main, comporte un mode manuel pour simuler le polissage de la main d'œuvre et enregistrer la piste;Le modèle fonctionnant automatiquement est disponible avec programme de paramètres prédéfinis.
4. Performance de contrôle de la pression de polissage et de la compensation de l'usure: lorsque la roue de tissu de polissage est usée,le système peut détecter que le couple est devenu plus petit et compenser automatiquement dans toutes les directions.
5. Compensation linéaire de vitesse: lorsque le diamètre extérieur de la roue en tissu est réduit, le système augmente automatiquement la vitesse et la compensation;
6- réglage du programme d'ajout de cire de polissage: réglage libre du temps et de la fréquence de pulvérisation de cire en fonction des caractéristiques du produit.
7Il est entièrement numérique, il peut stocker 50 programmes, les programmes peuvent être enregistrés et rappelés à tout moment.
8. Affichage de la langue CN/EN sur le panneau tactile. Il permet de définir tous les paramètres pour un fonctionnement facile; affichage des codes de défaut et pages d'alarme pour un dépannage et une réparation rapides.
Nous vous fournissons non seulement l'équipement de polissage, mais nous savons également transférer la technologie, la formation professionnelle, et le soutien technique pour le fonctionnement de la machine, et la rédaction de programmes.Veuillez nous contacter aujourd'hui pour une consultation GRATUITE.
