Systèmes rotatifs à 6 axes et quatre stations de polissage automatique des robinets
Machine de polissage automatique à robinet économe en énergie avec 6 axes et quatre stations

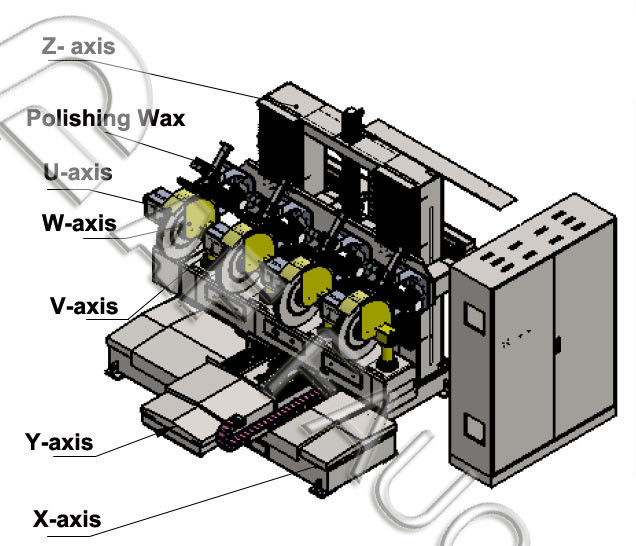

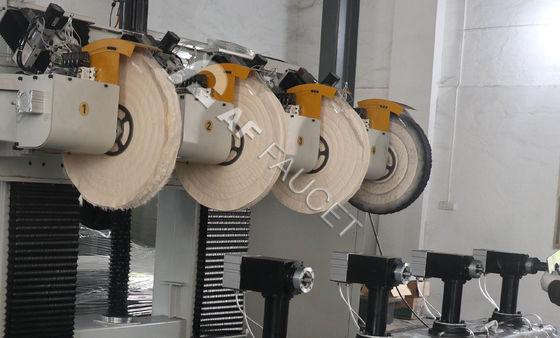

Le modèle RTAF-AP04 est un système de conception avancée qui contient 4 broches de polissage, les processus de polissage automatique peuvent être enregistrés dans le programme pour une utilisation de rappel.
Its highly efficient yields and low production cost benefit more and more manufacturers which makes it the best solution for replacing heavy-labor workmanship and improving the product's quality stability.
Spécifications techniques
| Code # |
Nom de l'article |
Les spécifications |
| 1 |
Le numéro de modèle. |
RTAF-AP04 est le numéro de téléphone de l'autorité compétente. |
| 2 |
Mise en page de la machine (L*W*H) mm |
4400*3400*2800 |
| 3 |
Consommation d'énergie (max./Ave.) kW |
40/25 |
| 4 |
Environnement de la force de travail |
3Ph, AC380V, 50 Hz |
| 5 |
Max. Diamètre de la molette de polissage (mm) |
600 |
| 6 |
Min. Diamètre de l'éclairage de l'écureuil ((mm) |
300 |
| 7 |
Voyage sur l'axe X (mm) |
1100 |
| 8 |
Voyage sur l'axe Y (mm) |
1000 |
| 9 |
Voyage de l'axe Z (mm) |
700 |
| 10 |
Voyage sur l'axe U (mm) |
± 90° |
| 11 |
Voyage de l'axe V (mm) |
±720° |
| 12 |
Voyage sur l'axe W (mm) |
±720° |
| 13 |
Les recettes du programme |
Stockage illimité |
| 14 |
La cire de polissage |
Solide/liquide en option |
| 15 |
Max. vitesse de l'axe X |
20 m/min. |
| 16 |
Vitesse maximale de l'axe Y |
20 m/min. |
| 17 |
Vitesse maximale de l'axe Z |
20 m/min. |
| 18 |
Vitesse maximale de l'axe U |
30°/seconde |
| 19 |
Vitesse maximale de l'axe V |
30°/seconde |
| 20 |
Vitesse maximale de l'axe W |
30°/seconde |
Environnement de travail
Espace de sécurité de l'opération: 6000*4500*3200 mm
Voltage standard 380V
Puissance maximale: 40 kW; courant maximal: commutateur d'air 80A
Pression d'air comprimé: 0,6-0,8 MPa, l'air doit être séché, nettoyé, filtré
Ciment moulu d'une épaisseur supérieure à 220 mm, poids de roulement: 200 N/mm2
Afin d'obtenir un rendement élevé et une qualité stable, la précision des trous de la pièce est contrôlée à 0,5 mm.
E
Système électrique de commande et d'exploitation
-- Méthode de communication: CCLINK (peut également être désignée par le client);
-- à la fois l'armoire électrique et la ligne de liaison externe avec prises d'aviation,
- Une bonne étanchéité et une bonne dissipation thermique (deux ventilateurs d'échappement 120*120);
- PLC, écran tactile, convertisseur de fréquence, et autres composants électroniques principaux avec les marques Mitsubishi et Schneider.
- Préparez le verrouillage de la porte de sécurité et la grille de sécurité.
- Je ne sais pas.Le système de polissage réserve des interfaces pour la mise à niveau
-- Disponible pour la formation de lignes de production continues ou de postes de travail;
-- Soutenir la connexion du système de gestion d'atelier.
Nous vous fournissons non seulement l'équipement de polissage, mais nous savons également transférer la technologie, la formation professionnelle, et le soutien technique pour le fonctionnement de la machine, et la rédaction de programmes.Veuillez nous contacter aujourd'hui pour une consultation GRATUITE.
