Le modèle RTAF-AP04 est un système de conception avancée qui contient 4 broches de polissage, les processus de polissage automatique peuvent être enregistrés dans le programme pour une utilisation de rappel.
Its highly efficient yields and low production cost benefits more and more manufacturers which makes it become the best solution for replacing heavy-labor workmanship and improving the product's quality stability.
Polisseur à 4 broches (performance de compensation automatique)
La machine de polissage à 4 broches est conçue avec un module anti-explosion de poussière
Conçus avec des composants pneumatiques SMC et AirTac;
Le système de polissage par cire solide
Le mécanisme de transmission principal est conçu pour répondre aux différents matériaux de polissage: roues en tissu et roues en lin
Système de commande de l'usure de la roue de balayage:
R: Pour connaître le cycle de production ou la productivité et calculer l'usure de la roue de balayage.
B: Pour entrer les paramètres dans le système de programme macro robot, le montant de la compensation sera automatiquement ajouté et soustrait dans le système de coordonnées,
C: Pour s'assurer que chaque produit est en contact avec la roue en tissu en tout temps avec la même force, et que le programme macro général dispose d'une alarme pour rappeler à l'opérateur de changer automatiquement de roue.

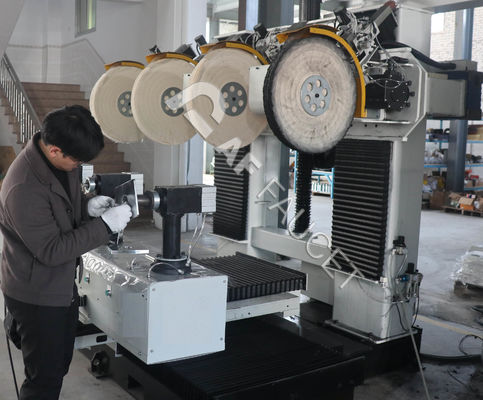

Polisseuse à 4 broches avec roues de balayage
Spécifications techniques
| Code # |
Nom de l'article |
Les spécifications |
| 1 |
Le numéro de modèle. |
RTAF-AP04 est le numéro de téléphone de l'autorité compétente. |
| 2 |
Mise en page de la machine (L*W*H) mm |
4400*3400*2800 |
| 3 |
Consommation d'énergie (max./Ave.) kW |
40/25 |
| 4 |
Environnement de la force de travail |
3Ph, AC380V, 50 Hz |
| 5 |
Max. Diamètre de la molette de polissage (mm) |
600 |
| 6 |
Min. Diamètre de l'éclairage de l'écureuil ((mm) |
300 |
| 7 |
Voyage sur l'axe X (mm) |
1100 |
| 8 |
Voyage sur l'axe Y (mm) |
1000 |
| 9 |
Voyage de l'axe Z (mm) |
700 |
| 10 |
Voyage sur l'axe U (mm) |
± 90° |
| 11 |
Voyage de l'axe V (mm) |
±720° |
| 12 |
Voyage sur l'axe W (mm) |
±720° |
| 13 |
Les recettes du programme |
Stockage illimité |
| 14 |
La cire de polissage |
Solide/liquide en option |
| 15 |
Max. vitesse de l'axe X |
20 m/min. |
| 16 |
Vitesse maximale de l'axe Y |
20 m/min. |
| 17 |
Vitesse maximale de l'axe Z |
20 m/min. |
| 18 |
Vitesse maximale de l'axe U |
30°/seconde |
| 19 |
Vitesse maximale de l'axe V |
30°/seconde |
| 20 |
Vitesse maximale de l'axe W |
30°/seconde |
Environnement de travail
Espace de sécurité de l'opération: 6000*4500*3200 mm
Voltage standard 380V
Puissance maximale: 40 kW; courant maximal: commutateur d'air 80A
Pression d'air comprimé: 0,6-0,8 MPa, l'air doit être séché, nettoyé, filtré
Ciment moulu d'une épaisseur supérieure à 220 mm, poids de roulement: 200 N/mm2
Pour obtenir un rendement élevé et une qualité stable, la précision des trous de la pièce est contrôlée à 0,5 mm,
E
Système électrique de commande et d'exploitation
-- Méthode de communication: CCLINK (peut également être désignée par le client);
-- à la fois l'armoire électrique et la ligne de liaison externe avec prises d'aviation,
- Une bonne étanchéité et une bonne dissipation thermique (deux ventilateurs d'échappement 120*120);
- PLC, écran tactile, convertisseur de fréquence, et autres composants électroniques principaux avec les marques Mitsubishi et Schneider.
- Préparez le verrouillage de la porte de sécurité et la grille de sécurité.
- Je ne sais pas.Le système de polissage réserve des interfaces pour la mise à niveau
-- Disponible pour la formation de lignes de production continues ou de postes de travail;
-- Soutenir la connexion du système de gestion d'atelier.
Page du programme de polissage
Nous vous fournissons non seulement l'équipement de polissage, mais nous savons comment transférer la technologie, la formation professionnelle, et le soutien technique pour le fonctionnement de la machine, et la rédaction de programmes.Veuillez nous contacter aujourd'hui pour une consultation gratuite.
